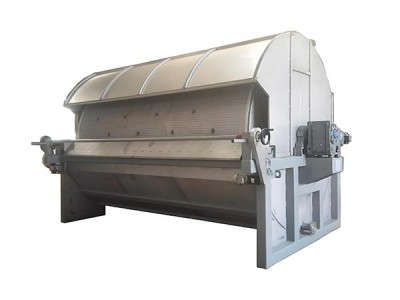

China Vakuum Rotationsfilter Design-Xinxiang Yinuo Maschinen Co., Ltd.

Ein rotierender Vakuumfilter ist ein industrielles Gerät, das eine kontinuierliche Trennung von Feststoffen und Flüssigkeiten mithilfe von Vakuumsaugung und einem rotierenden Trommel erreicht. Sein Kernkomponent ist ein langsam rotierender, hoher Trommel, der mit Filtergewebe auf seiner Oberfläche bedeckt ist. Durch den Saugvorgang, der durch die interne Vakuumpumpe erzeugt wird, wird die Flüssigkeit in der Aufhängung in den Trommel gezogen, während feste Partikel aufbewahrt werden, um einen Filterkuchen zu bilden, was eine kontinuierliche Filtration, Entwässerung und Entladung ermöglicht. Es wird in Branchen wie Chemieingenieurwesen, Bergbau und Umweltschutz weit verbreitet.

Spezifikationen

ist

Modell	Fläche des Filters (m2)	Durchmesser der Trommel (m)	Der Tauchwinkel (°)	Drehmomentgeschwindigkeit (r / min)	Host Leistung (kW)	Das Gewicht (kg)	und mm)Größe
G2 / 1.0	2 zu	1 zu	120 zu	0,13 ~ 2	0,37	von 1520	1600x1800x1500
G5 und 1.6	5 zu	1.6 Die	120 zu	0,13 ~ 2	0,55	von 2500	2200 x 2600 x 2100
G10 und 2.0	Zehn	2 zu	140 zu	0,13 bis 0,79	1.5 Die	4160 zu	3380x3000x2170
G15 und 2.5	15 zu	2.5 Die	140 zu	0,13 bis 0,79	1.5 Die	von 5300	3860x3100x2750
G20 und 2.5	20 zu	2.5 Die	140 zu	0,13 bis 0,79	1.5 Die	6320 zu sehen	4460x310x2750

Das Arbeitsprinzip des Rotationsfilters

liegt im kollaborativen Betrieb seiner rotierenden Trommel und des internen Vakuumsystems, um eine kontinuierliche Trennung von Feststoff und Flüssigkeit zu erreichen.Vakuum Rotary Drum Filter

Die Trommel wird teilweise in die zu behandelnde Suspension eingetaucht. Das interne Vakuumsystem erzeugt einen negativen Druck, der die Flüssigkeit zur Entladung in die Trommel zieht. Gleichzeitig werden feste Partikel auf das Filtermedium auf der Trommeloberfläche adsorbiert und bilden einen Filterkuchen.

Während der Trommel kontinuierlich dreht, geht der Filterkuchen durch eine Waschzone, eine Trocknungszone und erreicht schließlich eine Entladezone, wo der Entladungsprozess abgeschlossen ist.

Working Principle

Merkmale des Vacuum Rotary Filters

1. Effizienter und automatisierter Betrieb

Durch die Drehung der Trommel vervollständigt der Filter vier Schlüsselprozesse – Filtration, Waschen, Trocknen und Entladen – und ermöglicht so eine kontinuierliche Produktion.Parameter wie Drehgeschwindigkeit und Vakuumgrad können automatisch angepasst werden, wodurch die Notwendigkeit eines intermittierenden manuellen Betriebs beseitigt und die Arbeitskosten reduziert werden.

2. Stabile Trennleistung

Die kontinuierliche Wirkung des Vakuumnegativdrucks gewährleistet nicht nur eine schnelle Trenngeschwindigkeit, sondern ermöglicht auch eine tiefe Dehydrierung, was zu einem niedrigen Feuchtigkeitsgehalt des Filterkuchs führt.

3. Große Materialanpassungsfähigkeit

Nach dem Austausch des Filtergewebes und der Anpassung von Parametern wie Rotationsgeschwindigkeit und Vakuumgrad kann der Filter an verschiedene Materialien angepasst werden, darunter granuläre, viskose und kristalline.

4.Kompakte Struktur und einfache Wartung

Durch die Integration mehrerer Funktionen in eine Einheit nimmt der Filter einen kleinen Fußabdruck ein. Seine Kernkomponenten sind einfach zu montieren und zu demontieren. Tägliche Wartung beinhaltet hauptsächlich die Reinigung des Filtergewebes und den Austausch der tragbaren Teile, wodurch der Betrieb einfach ist.

Rotary Vakuumfilter Video
