Arbeitsprinzip

Das Arbeitsprinzip des Vakuumbandfilters besteht hauptsächlich darin, die durch den Vakuumnegativdruck erzeugte Druckdifferenz in Kombination mit der kontinuierlichen Übertragung des Filtergurtes zu nutzen, um die dynamische feste Flüssigkeitstrennung der Suspension zu realisieren, die spezifisch in fünf Schlüsselanschlüsse unterteilt werden kann.



Fütterung: Die zu filternde Suspension wird gleichmäßig über den Filtergurt durch das Füttergerät verteilt und der Gürtel wird von der Antriebsrolle nach vorne gedrängt.

Vakuumfiltration: Die Vakuumbox unter dem Filterband bildet einen negativen Druck, unter dem Unterschied zwischen der Atmosphäre und dem negativen Druck gelangt das Filter in die Vakuumbox durch das Filtergewebe und den Filtergurt und die festen Partikel werden zurückgehalten, um den Filterkuchen zu bilden.

Waschen (optional): Gemäß den Prozessanforderungen spritzt das Waschgerät die Waschflüssigkeit auf den Filterkuchen und die Waschflüssigkeit wird mit Hilfe von Vakuum entfernt, um die löslichen Verunreinigungen aus dem Filterkuchen zu entfernen.

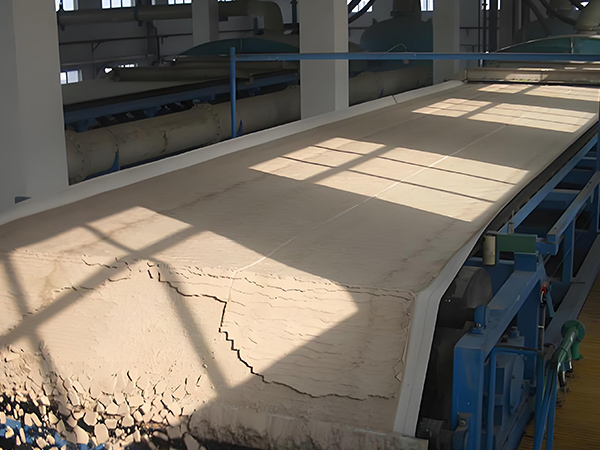

Trocknen: Der Filterkuchen tritt mit dem Filtergurt in den nachfolgenden Vakuumbereich ein und das Restwasser wird unter negativem Druck entladen, um den Wassergehalt zu reduzieren.

Entladung: Der trockene Kuchen erreicht das Ende des Filtergurtes und wird vom Filtergurt durch den Entlader oder Scraper getrennt, um den Filtrationszyklus abzuschließen.

Der gesamte Prozess ist kontinuierlich und ununterbrochen, die Geschwindigkeit des Filtergurtes, Vakuum und andere Parameter können durch das Steuerungssystem flexibel angepasst werden, um unterschiedliche Materialien anzupassen.

Kernzubehör des Vakuumbandfilters:

·Filtergurt: Als Kernfilterteile gibt es Polyester-Gitter, Polypropylen-Gitterlampe-Material und es kann Säure- und Alkaliebeständigkeit, hohe Temperaturbeständigkeit oder Lebensmittelmaterial nach den Eigenschaften der Materialien wählen.

Vakuumsystem: Vakuumbox, Wassertopf-Typ, rotierende Vane leichte Vakuumpumpe und Vakuumrohr und Ventil, der den Filtergurtkontakt bedeckt, um einen negativen Druck zu erzeugen.·

Übertragungssystem: Es besteht aus Antrieb Roller, Führung Roller, Spannung Roller für die Anpassung der Spannung des Filtergurtes, sowie Übertragungsmotor und Reduktor.·

Fütterungs- und Waschgerät: Es gibt einen Fütterungshopper mit einem Hersteller, um das Material gleichmäßig verteilt zu machen, mehrere Waschknöpfe, um mehrstufiges Waschen zu realisieren, und Waschpumpe.·

Hilfsgeräte: Filtergurtkorrekturgerät, Filtergurtreinigungsgerät, Entladungskraber, Rahmen und Warteschleife.·

Die technischen Merkmale:

Kontinuierliches und Automatisiertes: Kontinuierliches Betriebsdesign, zusammen mit PLC-Steuerungssystem, kann es den vollständig automatisierten Betrieb von Fütterung, Filterung, Waschen und Entladen realisieren, manuelle Intervention reduzieren und die Produktionseffizienz stabilisieren;·

Präzisionsfiltration: Der Filterband besteht aus verschiedenen Materialien (z.B. Polyester, Polypropylen usw.) und die entsprechende Porengröße kann je nach Partikelgröße des Materials ausgewählt werden, um die Klärung des Filters zu gewährleisten, während es das mehrstufige Waschen unterstützt, was die verbleibenden Verunreinigungen im Filterkuchen erheblich reduzieren kann.··

Stark anpassbare Parameter: Die Schlüsselparameter wie die Geschwindigkeit des Filtergurtes (normalerweise 0,5-5m/min), der Vakuumgrad (normalerweise - 0,04 bis - 0,08MPa) und die Wassermenge zum Waschen können flexibel angepasst werden, um sich an die unterschiedliche Viskosität und Granularität der Materialien (z.B. Schlamm, Kristalle, Schlamm) anzupassen Modularstruktur: es besteht aus Filterabschnitt, Waschabschnitt, Trocknungsabschnitt usw. Module können je nach Prozessanforderung hinzugefügt oder abgezogen werden, z.B. erhöht der Waschabschnitt, um den Reinigungseffekt zu verbessern, oder erweitert der Trocknungsabschnitt, um den Wassergehalt des Filter·

Energiesparend und umweltfreundlich: Das Vakuumsystem nimmt hocheffiziente Vakuumpumpen an, wobei der Energieverbrauch niedriger ist als bei herkömmlichen Druckfiltergeräten; der Gürtel kann wiederholt verwendet werden und das Waschwasser kann recycelt werden (ein Teil davon wird recycelt).·

Wartung

Die Verwendung jeder Ausrüstung kann nicht von der täglichen Wartung und Wartung getrennt werden, tun Sie eine gute Arbeit der Routine Wartung, um die Verwendung der Ausrüstung für einen längeren Zeitraum zu machen.

Tägliche Wartung :

Beobachten Sie den Zustand des Filtergurtes, um zu sehen, ob es einen Bruch oder eine Abweichung gibt, wenn dies der Fall ist, müssen Sie das Abweichungskorrekturgerät anpassen oder den neuen Filtergurt wechseln.·

Reinigen Sie die Trümmer in der Vakuumbox, um eine glatte Vakuumleitung zu gewährleisten und die Stabilität des Vakuumgrades aufrechtzuerhalten.·

Überprüfen Sie die Ketten und Getriebe des Übertragungssystems, schließen Sie sie rechtzeitig und fügen Sie Schmiermittel hinzu, wenn sie locker sind.·

Reinigen Sie den Schlauch des Filtergurt-Reinigungsgeräts, um Verstopfung zu verhindern und die Reinigung zu beeinflussen.·

Regelmäßige Wartung :

Überprüfen Sie die Spannung des Filtergurtes wöchentlich und passen Sie es mit dem Spannungsrollen an, um zu locker die Filtration zu beeinflussen oder den Filtergurt zu eng zu beschädigen.·

Überprüfen Sie jeden Monat den Arbeitszustand der Vakuumpumpe, wechseln Sie das Öl des rotierenden Vanentyps und füllen Sie das zirkulierende Wasser des Wasserkreislauftyps.·

Quarterly demontieren Sie die Vakuumbox, um die Dichtungen zu überprüfen, und ersetzen Sie sie rechtzeitig für ernsthafte Verschleiß, um Lücke zu verhindern.·

Halten Sie den Getriebe-Motor und den Reduktor jedes Jahr, überprüfen Sie die Lager und ersetzen Sie sie bei Bedarf.·

Spezielle Instandhaltung :

Nach dem Umgang mit korrosiven Materialien, spülen Sie das Innere der Ausrüstung mit Wasser, um Teile Zeit Korrosion zu verhindern.·

Vor dem langfristigen Ausschalten, reinigen und trocknen Sie den Filtergurt, lockern Sie die Spannung des Filtergurtes, schalten Sie die Stromversorgung und das Vakuumsystem aus und tun Sie eine gute Arbeit des Staubschutzes.·

Standardisierte Wartung kann die Lebensdauer der Ausrüstung verlängern und eine stabile Filterleistung garantieren.·
