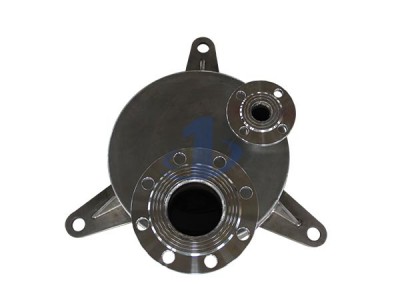

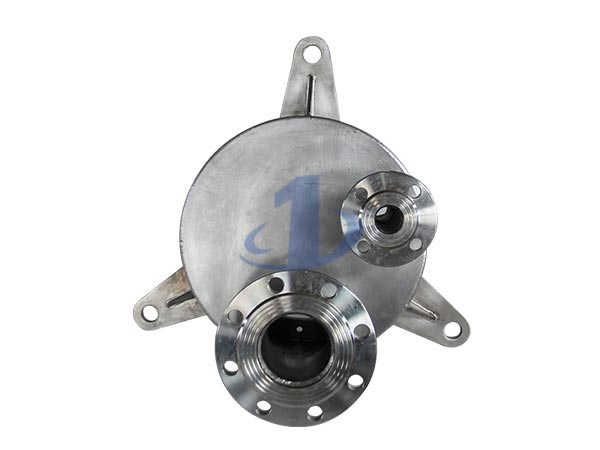

Kernfunktionen: Gaswegewechsel und Prozesssteuerung

Als Steuerkern des Vakuumtrommelfilters gewährleistet die Gasverteilungsplatte, dass jede Filterkammer auf der Trommel durch ihre interne, präzise Gaswegezonierung die folgenden Operationen aufeinanderfolgend ausführt:

Die Filterzone:Die Gasverteilungsplatte verbindet sich mit der Vakuumrohrleitung, so dass das Filter eingesaugt werden kann.

Die Waschfläche:Es leitet die Waschflüssigkeit gleichmäßig durch die Filterkuchen-Schicht und saugt die Abfallflüssigkeit ab, nachdem der Waschprozess abgeschlossen ist.

Die Entwässerungszone:Ein hoher Vakuumgrad wird kontinuierlich aufrechterhalten, um die gemischte Flüssigkeit aus dem Filterkuchen tief zu entfernen und eine weitere Trocknung zu erzielen.

Die Entladungszone:Der Gasweg wird auf Druckluft übertragen, und der Luftstrom wird verwendet, um den getrockneten Filterkuchen aus dem Filtergewebe zu blasen.

Schlüsselstrukturelle Merkmale

Das strukturelle Design der Gasverteilungsplatte ist direkt mit seiner Filtereffizienz und Betriebsstabilität verbunden, wobei sich seine Hauptmerkmale in drei Aspekten widerspiegeln:

Die klare Zone:Die Scheibenoberfläche ist präzise in mehrere unabhängige Ventilator-förmige Gaswegezonen unterteilt, die den Prozessstufen wie Filterung, Waschen, Entwässerung und Entladung entsprechend entsprechen.

Starkes Siegeln :Hochpräzise Dichtungen werden zwischen der Scheibe und dem rotierenden Verteilerkopf eingesetzt, wodurch ein Kreuzgespräch zwischen dem Vakuum und den Druckluftkreisen effektiv verhindert wird.

Widerstandsfähiges Material:Die Gasverteilungsscheibe ist hauptsächlich aus Edelstahl, speziellen Legierungen oder Hochfestigkeitsguss mit Oberflächenhärtenbehandlung gefertigt.Es weist eine ausgezeichnete Verschleißfestigkeit und Korrosionsbeständigkeit auf, wodurch es unter komplexen Arbeitsbedingungen langfristigen Rotationsfriktionen und Erosionen standhält.
